Блок питания Zalman ARX 1200W [ZM1200-ARX]

Высококачественный блок питания серии ARX, сертифицированный по эффективности 80Plus Platinum, с полностью модульным подключением шлейфов. Тихую работу обеспечивает 135-мм вентилятор, а долгий срок службы японские конденсаторы.

Блок питания поставляется в довольно крупной коробке, оформленной в темных тонах. Привлекает внимание необычная фактура орнамента: разделенная глянцевыми перемычками на квадратные ячейки поверхность, не занятая надписями, наклейками и пиктограммами.

Упаковка едина для всех блоков серии: выходные параметры всех четырех моделей мощностью от 750 до 1200 Вт приведены на одном из торцов, а конкретная модель, скрывающаяся внутри, обозначена наклейкой на передней части коробки.

Другой торец украшают графики, приблизительно (т.к. едины для всех моделей серии) иллюстрирующие алгоритм работы вентилятора охлаждения и уровень КПД блоков питания серии Acrux.

На задней стороне упаковки приведено краткое многоязычное описание основных особенностей модели (точнее, всех представителей серии: коробка-то общая для всех).

Можно заметить и традиционную особенность упаковок блоков питания Zalman: наличие защитной наклейки на коробке, которая гарантирует, что тара не была вскрыта.

Комплектация не самая богатая среди высококлассных моделей, к которым относятся блоки питания Zalman серии Acrux, но и бедной ее тоже не назвать.

Помимо традиционных инструкции, сетевого шнура питания и четверки крепежных винтов в наличии синтетическая сумка для кабелей с застежкой-«липучкой», а также пять одноразовых стяжек для кабелей.

Блок питания имеет увеличенную длину (180 мм), что может ограничить его применение в некоторых моделях корпусов.

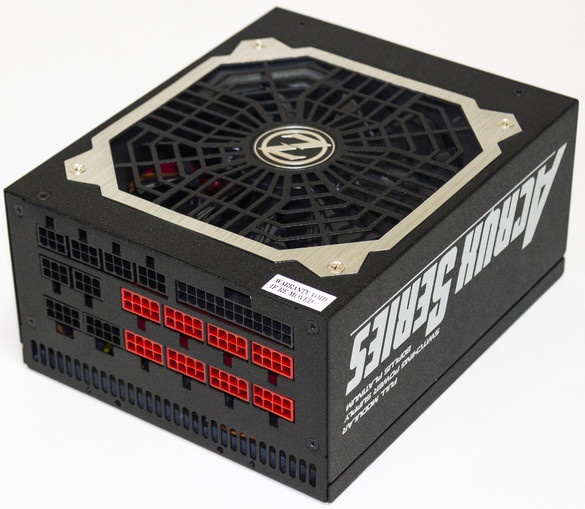

Внешность достаточно оригинальна и приятна: шершавая темно-серая краска корпуса, глянцевая накладка вокруг штампованной решетки вентилятора непривычной формы с эмблемой Zalman по центру, нанесенное белой краской на боковину наименование серии.

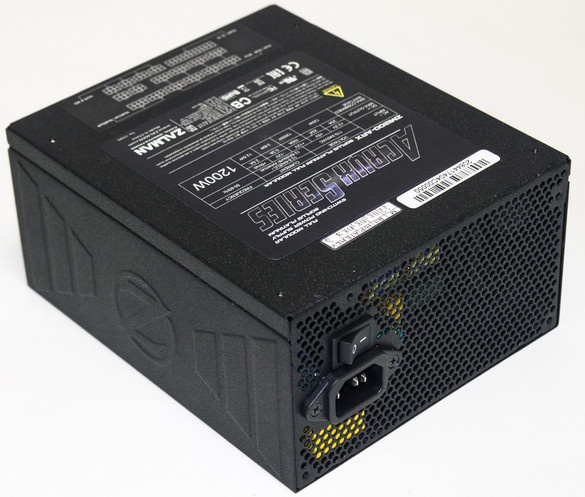

Вторая боковина блока украшена отштампованным логотипом в виде буквы «Z», а задняя панель имеет вполне традиционную компоновку: сотовая вентиляционная решетка, выключатель питания и вход для сетевого шнура.

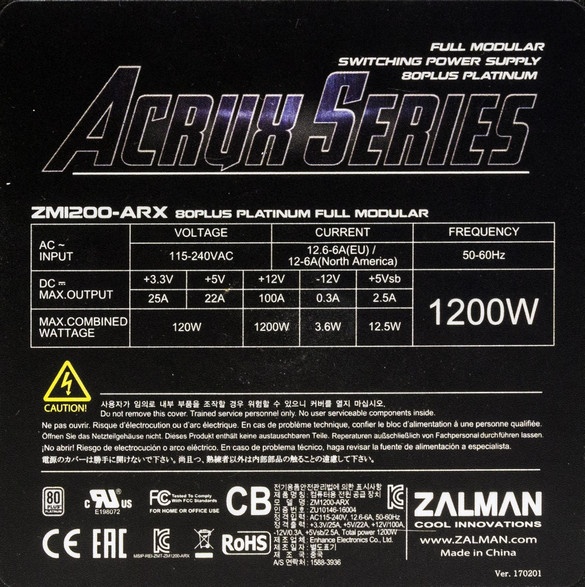

На дне корпуса размещена табличка с выходными параметрами.

Заявленные характеристики вполне отвечают требованиям к современному блоку питания: вся мощность может быть передана по напряжению 12 В, на которое в современных системах приходится львиная доля нагрузки, суммарная допустимая нагрузка на напряжения 3,3 В и 5 В составляет 120 Вт (что по меньшей мере вдвое перекрывает реальные требования современных систем), а дежурное питание имеет вполне типичную допустимую нагрузку в 2,5 А.

Конструкция полностью модульная: все шлейфы питания съемные. Длина шлейфов вполне достаточна для скрытной прокладки внутри корпуса: основной разъем питания размещен на кабеле длиной 60 см, два шлейфа дополнительного питания процессора имеют длину 65 см (8-pin) и 70 см (4+4 pin), а все прочие съемные кабели имеют 55 см длины до первого разъема.

Стоит отметить солидную толщину проводов модульных кабелей. Не передающие высокой мощности шлейфы с разъемами питания SATA и «молексами» набраны из проводов сечением 18 AWG, а прочие — из более толстых проводов сечением 16 AWG.

Характерная форма радиаторов и некоторые другие нюансы позволяют догадаться, что разработчиком и изготовителем платформы блоков питания Zalman серии Acrux является компания Enhance.

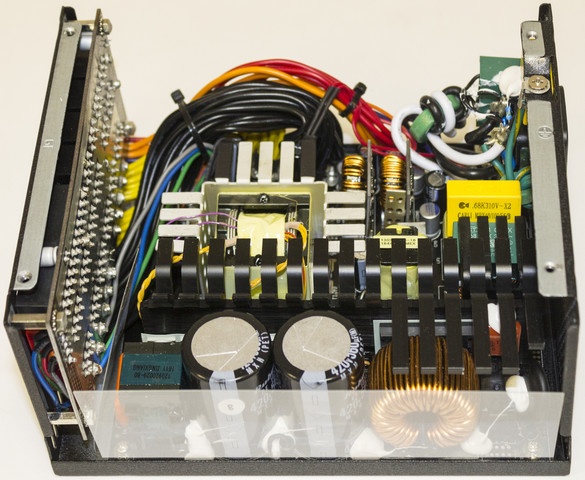

Качество сборки не вызывает нареканий: аккуратная пайка, обилие монтажного клея для фиксации деталей, отсутствие предусмотренных разводкой платы, но не распаянных, элементов.

Как и практически все блоки питания, сертифицированные по высшим степеням 80 PLUS, в Zalman ZM1200-ARX применена современная высокоэффективная топология полумостового резонансного преобразования.

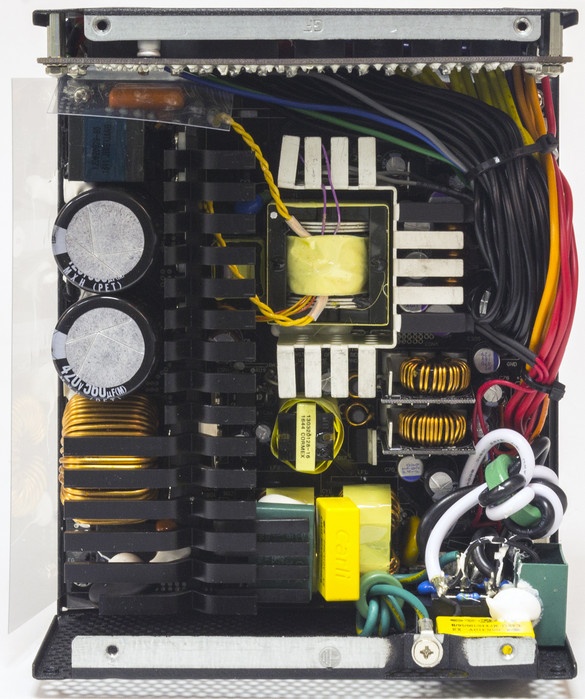

Как и полагается модели такого класса, в блоке обеспечивается раздельная стабилизация напряжений на основе преобразователей постоянного тока, размещенных на двух небольших дочерних платах.

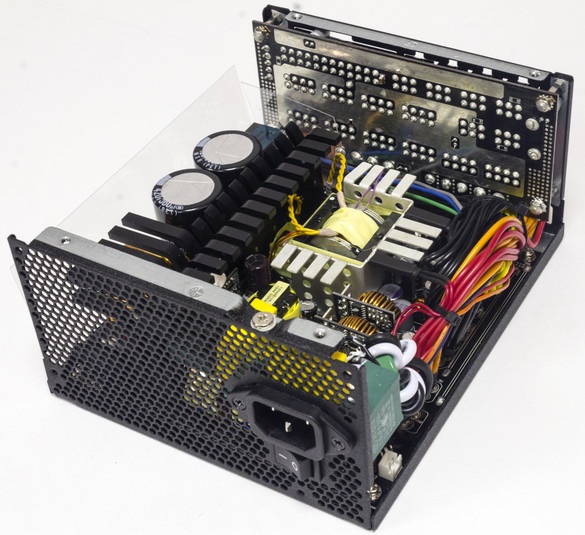

Элементы входного фильтра распаяны в полном объеме: можно отметить наличие как минимум четырех конденсаторов CX и CY, пары синфазных дросселей и варистора.

На дочерней плате под наиболее массивным радиатором находится микросхема контроллера PFC CM6502TX.

На основной печатной плате поблизости разместилась микросхема контроллера дежурного питания A6069H.

Электролитические конденсаторы выходных цепей представлены целой плеядой различных производителей: Nichicon, Rubycon, Nippon Chemi-Con и Unicon. Объединяет их одно: как и было обещано Zalman на коробке, все они имеют японское происхождение и весьма достойную репутацию.

Панель с модульными разъемами имеет лишь минимальное количество сглаживающих конденсаторов, но это не всегда говорит о высоком уровне пульсаций напряжения на выходе.

Охлаждением начинки блока питания занимается вентилятор Yate Loon D14BH-12 типоразмера 135х25х25 мм с номинальной скоростью вращения крыльчатки 1800 об/мин.
